电子皮带秤

电子皮带秤产品简介：

电子皮带秤是指无需对质量细分或者中断输送带的运动，而对输送带上的散装物料进行连续称量的自动衡器，主要分类有按承载器分类：称量台式承载器，输送机式承载器；按带速分类：单速皮带秤，变速皮带秤。zmff002

电子皮带秤的原理;

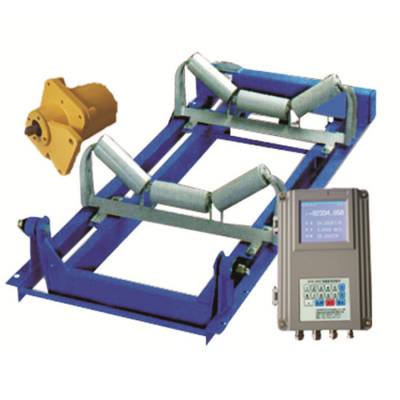

电子皮带秤，由秤架，测速传感器，***测重传感器，电子皮带秤控制显示仪表等组成，能对固体物料进行连续动态计量。

电子皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

电子皮带秤的分类：

按制造皮带秤时是否已同时把皮带输送机制作成一体化结构可分为：嵌装型皮带秤（A1-1）和整机型皮带秤

按皮带秤的承载器型式可分为：称量台式皮带秤（A2-1）和输送机式皮带秤

按称重传感器对于承载器（以及加于其上的物料）的支承方式可分为：直荷式皮带秤（A3-1）和杠杆式皮带秤

计量皮带秤（D-1）和定量皮带秤（D-2）

电子皮带秤的环境要求：

(1) 皮带秤安装时应远离风力、雨天、暴晒的环境

(2) 皮带秤安装时应远离有震动源、腐蚀性气体、强磁场及大型电机设备干扰的场所

电子皮带秤皮带固定要求：

(1) 皮带秤在安装时要求不得与主皮带发生任何关系。

在安装时皮带秤应采用独立的安装支架或平台，安装支架或平台必须稳固及水平。

(3) 皮带秤安装时应保证横向和纵向水平。

电子皮带秤技术参数：

单托辊皮带秤精度：± 1%

四托辊皮带秤精度：± 0.5%

称量范围：0～8000t/h

皮带宽度：300~2400mm

皮带速度：0~4m/s

远传传输：1000m 皮带输送机倾角：0～30°

工作条件和安装条件：

环境温度： 机械：-20℃～+50℃ 仪表： 0℃～40℃

电源电压：110V~220V（+10﹪、-15﹪） 50Hz±2﹪

相对湿度：150%

ZMFF004
